קובץ תלת-ממד יכול להיראות מושלם על המסך ועדיין להסתיר בעיות שיגלו את עצמן רק אמצע ההדפסה — אחרי שכבר בזבזתם זמן וחומר. החדשות הטובות: יש כלי אחד שעושה בדיקה שיטתית של כל הדברים האלה בשנייה אחת, ובשיעור הזה נלמד לקרוא בדיוק מה הוא אומר לכם.
מטרה: לדעת להשתמש בבדיקת קובץ תלת מימד כשלב קבוע לפני כל הדפסה — ולהבין מה כל בדיקה שלו בעצם בודקת.
שלב 1: בוחרים את המדפסת והפייה שלכם
לפני שמעלים קובץ, בחרו בכלי את המדפסת שלכם ואת קוטר הפייה בפועל — הבדיקות (במיוחד גודל ביחס למשטח, ופרטים דקים מדי לפייה) מדויקות רק אם הן יודעות מול איזו מכונה ואיזה נחיר הן משוות.

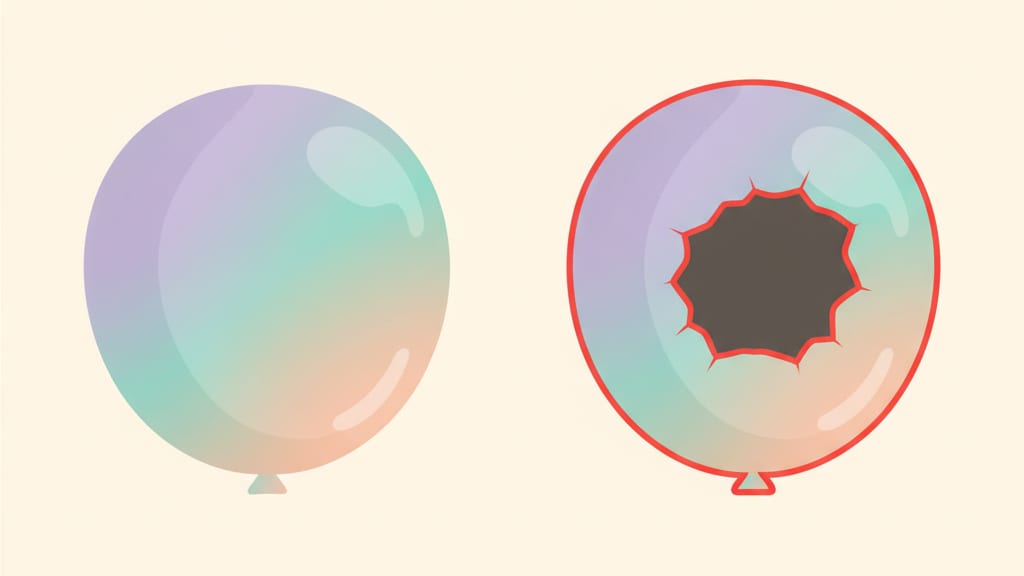

שלב 2: אטימות — "בלון בלי נקב"
המודל צריך להיות אטום (Manifold) — מעטפת סגורה לגמרי, כמו בלון שלם. אם יש קצוות פתוחים (Open Edges), זה סימן לחור במעטפת; מעט מהם רוב הסלייסרים סוגרים לבד בלי שתרגישו הבדל, אבל כמות גדולה נותנת תוצאה בלתי צפויה. גיאומטריה לא-אפשרית (Non-Manifold) — מקום שבו שלושה משטחים או יותר נפגשים באותו קו — קורית בדרך כלל משני גופים שנדבקו בלי איחוד אמיתי (Union/Boolean), והפתרון הוא לאחד אותם ולייצא שוב.
שלב 3: כיוון הפאות
משטחים הפוכים (Inverted Normals) — כשכל הפאות של המודל "פונות" פנימה במקום החוצה — עלולים לבלבל את הסלייסר עד כדי הדפסת החלל במקום החומר. כמעט כל תוכנת עיצוב יודעת לתקן זאת (חיפוש "הפוך נורמלים" / Flip Normals).
שלב 4: דפנות ופרטים דקים מהפייה שלכם
זו הבדיקה שהכי קשורה למדריך קוטר הפייה: פרט דק מקוטר הנחיר עצמו פשוט לא ייצא — המדפסת לא יכולה למשוך קו דק יותר מהפתח שממנו הוא יוצא. פרט שהוא דופן דקה (קו אחד או שניים בלבד, יותר עבה מהנחיר אבל עדיין דק) כן יידפס, אבל יהיה שביר — שווה לעבות אם החלק אמור לספוג מכות.
שלב 5: קנה מידה
בדיקה חשובה ולעיתים מפתיעה: אם המידות יוצאות חריגות בצורה קיצונית, זה כמעט תמיד סימן שהקובץ יוצא ביחידות אחרות (אינץ׳, סנטימטר, מטר) ולא במילימטר. הפתרון פשוט — הכפילו בגורם המתאים (פי 10, פי 25.4) בסלייסר.
שלב 6: יציבות על המשטח
כמעט אין מגע עם המשטח או בסיס צר ביחס לגובה — שני סימנים שהחלק עלול להתנתק באמצע ההדפסה. הפתרון כמעט תמיד זהה: הוסיפו Brim (יש עליו פירוט במדריך הדבקה למיטה). חלקים מרחפים באוויר בלי חומר מתחתם צריכים תמיכות או חיבור לשאר הדגם — יש מדריך שלם על מתי בדיוק זה קורה.
איך קוראים את התוצאה: ארבע רמות
הכלי מסכם כל בדיקה תחת אחת מארבע רמות: "הקובץ נראה מוכן להדפסה" — אין שום דבר שיפריע. "הכל תקין — יש כמה דברים ששווה לדעת" — הערות מידע בלבד, לא ייכשל בגללן. "יידפס, אבל שווה להסתכל על משהו" — כלום כאן לא חובה לתקן, אבל שווה מבט. "משהו כאן יעצור את ההדפסה" — נמצא לפחות דבר אחד שכמעט בוודאות ייצא לא כמו שציפיתם, וכדאי לתקן לפני שמדפיסים בכלל.
נסה בעצמך
קחו כל קובץ תלת-ממד שיש לכם כרגע — מהורדה, מהיצירה שלכם, או מייצוא מכלי CraftWizard — והעלו אותו לבדיקת קובץ תלת מימד עכשיו. בחרו את המדפסת והפייה האמיתיות שלכם, ועברו על כל אזהרה שמופיעה לפני שאתם עושים איתו כל דבר אחר.
צ'קליסט
- [ ] בחרתי את המדפסת והפייה האמיתיות שלי בכלי הבדיקה.
- [ ] אני יודע/ת מה זה "לא אטום" (Open Edges/Non-Manifold) ולמה זה קריטי.
- [ ] אני יודע/ת ההבדל בין "דק מהנחיר" (לא יידפס בכלל) ל"דופן דקה" (יידפס אבל שביר).
- [ ] בדקתי לפחות קובץ אחד אמיתי בבדיקת קובץ תלת מימד וקראתי את כל האזהרות שלו.
בשורה התחתונה
"נראה תקין על המסך" ו"ידפיס תקין בפועל" הם שני דברים שונים — הבדיקה השיטתית היא מה שסוגר את הפער ביניהם, בשנייה אחת, לפני שמבזבזים פילמנט. הפכו אותה להרגל קבוע לפני כל הדפסה. בשיעור הבא סוף-סוף מדפיסים: ההדפסה הראשונה שלכם.
