רואים מדפסת תלת מימד עובדת בפעם הראשונה, ובאמת קשה להאמין: גליל של חוט פלסטיק דק מסתובב בצד, וראש קטן זז הלוך ושוב מעל משטח — ותוך כמה דקות יש שם חפץ מוצק שלא היה קיים קודם. החדשות הטובות: אין כאן שום קסם. יש רעיון אחד פשוט, וברגע שהוא מובן, כל שאר המושגים בקורס הזה (שכבות, תמיכות, כיוון הדפסה) יתחברו הרבה יותר קל.
מטרה: להבין את המודל המנטלי הבסיסי של הדפסת FDM — מה זה בעצם "אדיטיבי", ואיך חוט פלסטיק הופך לחפץ מוצק, שכבה אחר שכבה.
"אדיטיבי" מול "סובטרקטיבי" — ההבדל שהכל נשען עליו

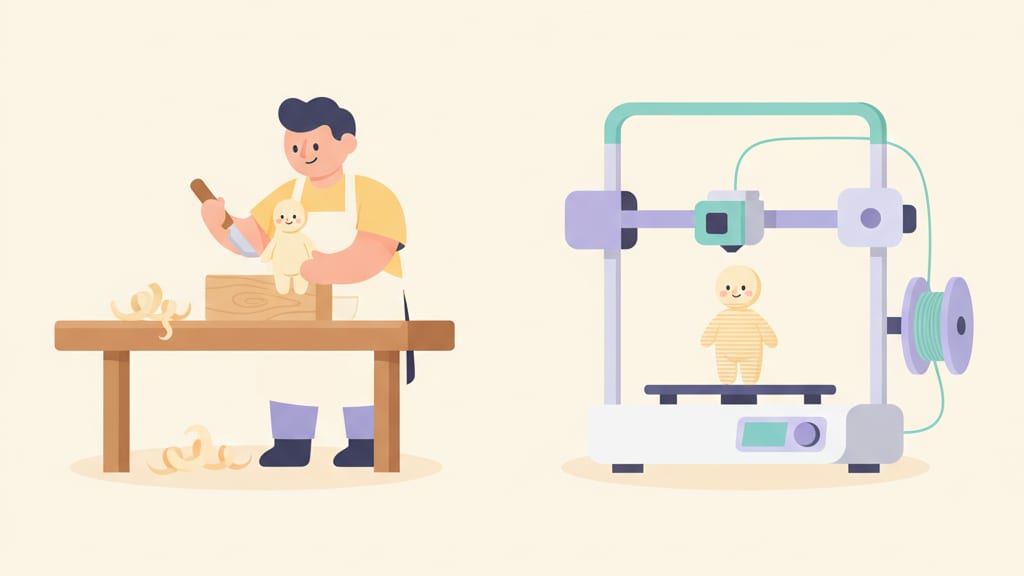

כל שיטות הייצור מתחלקות בגדול לשני סוגים. סובטרקטיבי (Subtractive) מתחיל מגוש חומר ומסיר ממנו עד שנשארת הצורה הרצויה — כך עובד למשל חיתוך לייזר (מסירים חומר לאורך קו) או כרסום CNC. אדיטיבי (Additive), לעומת זאת, מתחיל מכלום ומוסיף חומר רק במקומות שצריך, שכבה על גבי שכבה, עד שהצורה השלמה מוכנה. הדפסת תלת מימד היא אדיטיבית מהיסוד — וזו בדיוק הסיבה שהיא יכולה ליצור צורות פנימיות חלולות או מסובכות שקשה או בלתי אפשרי להגיע אליהן בגזירה מגוש חומר.
מהחוט המוצק לנקודת המגע, ובחזרה למוצק

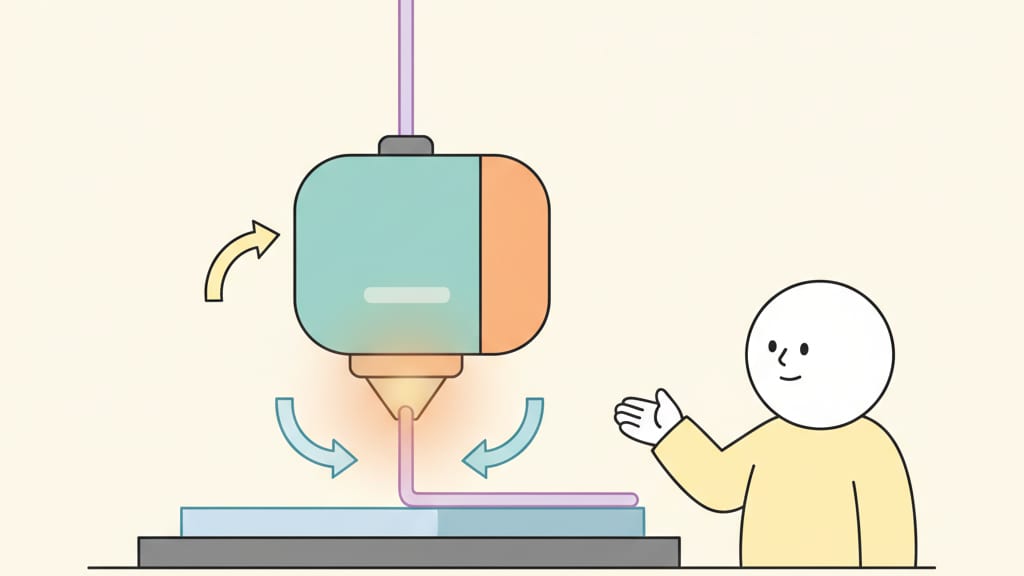

הפילמנט (Filament) הוא חוט פלסטיק דק וגמיש, מלופף על גליל. גלגלת מונעת במנוע (האקסטרודר) דוחפת אותו קדימה, דרך צינור חימום קטן בקצה הראש שנקרא הד-אנד (Hotend). שם, בטמפרטורה שמתאימה לחומר (בין כ-190°C ל-310°C, תלוי בסוג הפילמנט — הטבלה המלאה נמצאת במדריך סוגי הפילמנט), הפלסטיק מתרכך עד כדי זרימה, ונדחס החוצה דרך פתח קטן בקצה שנקרא הפייה (Nozzle) — לרוב בקוטר 0.4 מ״מ. ברגע שהוא יוצא, הוא מונח כקו דק על פני השטח, ומתקרר ומתקשה תוך פחות משנייה, מתחבר לשכבה שמתחתיו.
שכבה על שכבה: איך גוף שלם נבנה מקווים
מחשב "פורס" (Slicer — נכיר את התפקיד המלא שלו בהמשך הקורס) לוקח את הצורה התלת-ממדית שרוצים להדפיס וחותך אותה, וירטואלית, לפרוסות אופקיות דקות מאוד — כל אחת בעובי של שבר מילימטר, שנקרא גובה שכבה. המדפסת מדפיסה פרוסה אחת שלמה (המתאר החיצוני ואז המילוי הפנימי), עולה קצת למעלה (בדיוק גובה השכבה), ומדפיסה את הפרוסה הבאה מעליה. חלק פשוט יכול להיות מורכב ממאות שכבות; חלק גבוה ומפורט — מאלפים. זו כל התוכנית: לא יותר מזה, רק הרבה פעמים ברצף.
מה שאתם רואים על כל חפץ מודפס
קווי השכבה הדקים שרואים על כל חפץ שהודפס בתלת מימד — הפסים האופקיים העדינים — הם לא קישוט או מרקם שנבחר. הם התיעוד הפיזי של התהליך עצמו: כל קו הוא בדיוק המקום שבו הפייה עברה בפעם ההיא. ברגע שרואים אותם ככה, קל הרבה יותר להבין למה גובה שכבה, כיוון הדפסה וגימור משטח (נושאים שנכיר בהמשך הקורס) קשורים כולם לאותו דבר בדיוק.
נסה בעצמך
חפשו חפץ מודפס בתלת מימד בבית או במשרד (אם יש לכם — כל מוצר קטן, אפילו תושבת או קישוט), והביטו בו מקרוב. תזהו את קווי השכבה האופקיים — כל קו הוא שכבה נפרדת. נסו לדמיין אותו נבנה מלמטה למעלה, טבעת אחר טבעת. אם אין לכם חפץ כזה בהישג יד, העיפו מבט באחד מכלי התלת-ממד של CraftWizard — למשל מחזיק מפתחות עם שם — ותארו לעצמכם איך הצורה שרואים על המסך תיבנה בדיוק באותו אופן.
צ'קליסט
- [ ] אני יודע/ת שהדפסת תלת מימד היא טכנולוגיה אדיטיבית — בונה חומר, לא מסירה אותו.
- [ ] אני מבין/ה שהפילמנט מותך בהד-אנד ומונח כקו דק דרך הפייה.
- [ ] אני יודע/ת שגוף שלם נבנה מעשרות עד אלפי שכבות אופקיות דקות, אחת מעל השנייה.
- [ ] זיהיתי קווי שכבה על חפץ מודפס אמיתי (או בתמונה של אחד) לפחות פעם אחת.
בשורה התחתונה
אין כאן שום קסם — רק חוט שנמס, נדחס דרך פתח קטן, ומתקרר מהר מספיק כדי להיצמד לשכבה שמתחתיו, שוב ושוב, עד שנבנה גוף שלם. המודל המנטלי הזה — "בונים, לא מסירים; שכבה על שכבה" — הוא הבסיס לכל מה שנכיר בהמשך הקורס. בשיעור הבא נדבר על הטכנולוגיה השנייה שמשתמשת בעיקרון אחר לגמרי: FDM מול Resin.
